一、石灰石石膏法脫硫原理
脫硫過程
CaCO3+SO2+1/2H2O→CaSO3·1/2H2O+CO2
Ca(OH)2+SO2→CaSO3·1/2H2O+1/2H2O
CaSO3·1/2H2O+SO2+1/2H2O→Ca(HSO3)2
催化過程
2CaSO3·1/2H2O+O2+3H2O→2CaSO4·2H2O
Ca(HSO3)2+O2+2H2O→CaSO4·2H2O+H2SO4

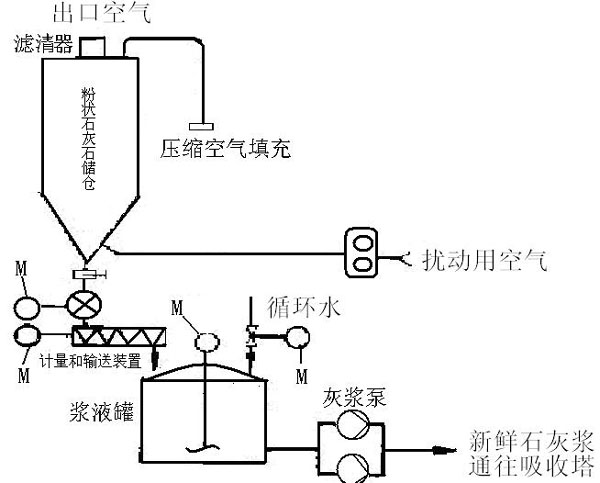

石灰石漿液制備系統主要由石灰石粉貯倉、石灰石粉計量和輸送裝置、帶攪拌的漿液罐、漿液泵等組成，如圖所示。將石灰石粉由罐車運到料倉存儲，然后通過給料機、計量器和輸粉機將石灰石粉送入在漿配制罐。在罐中與來自工藝過程的循環水一起配制成石灰石質量分?jǐn)?shù)為15%～20%漿液。用泵將該漿液經由一帶流量測量裝置的循環管道打入吸收塔內。

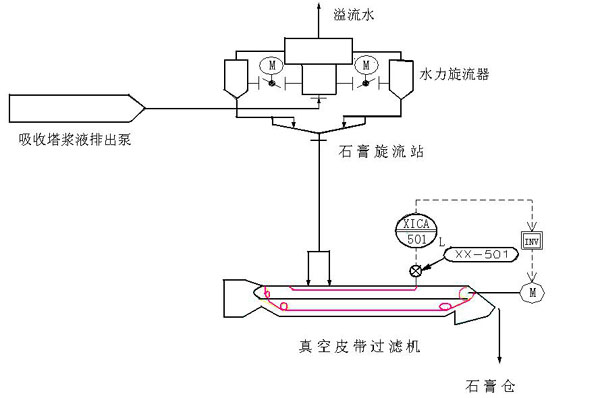

石膏是石灰石—石膏法濕法煙氣脫硫的副產物，脫硫石膏晶體的粒徑為1～250μm, 主要集中在30～60μm, 在脫硫裝置正常運行時產生的脫硫石膏顏色近白色, 采用石灰石-石膏法脫硫石膏的純度一般在90%～95%之間, WFGD中，石膏脫水系統如圖所示。
